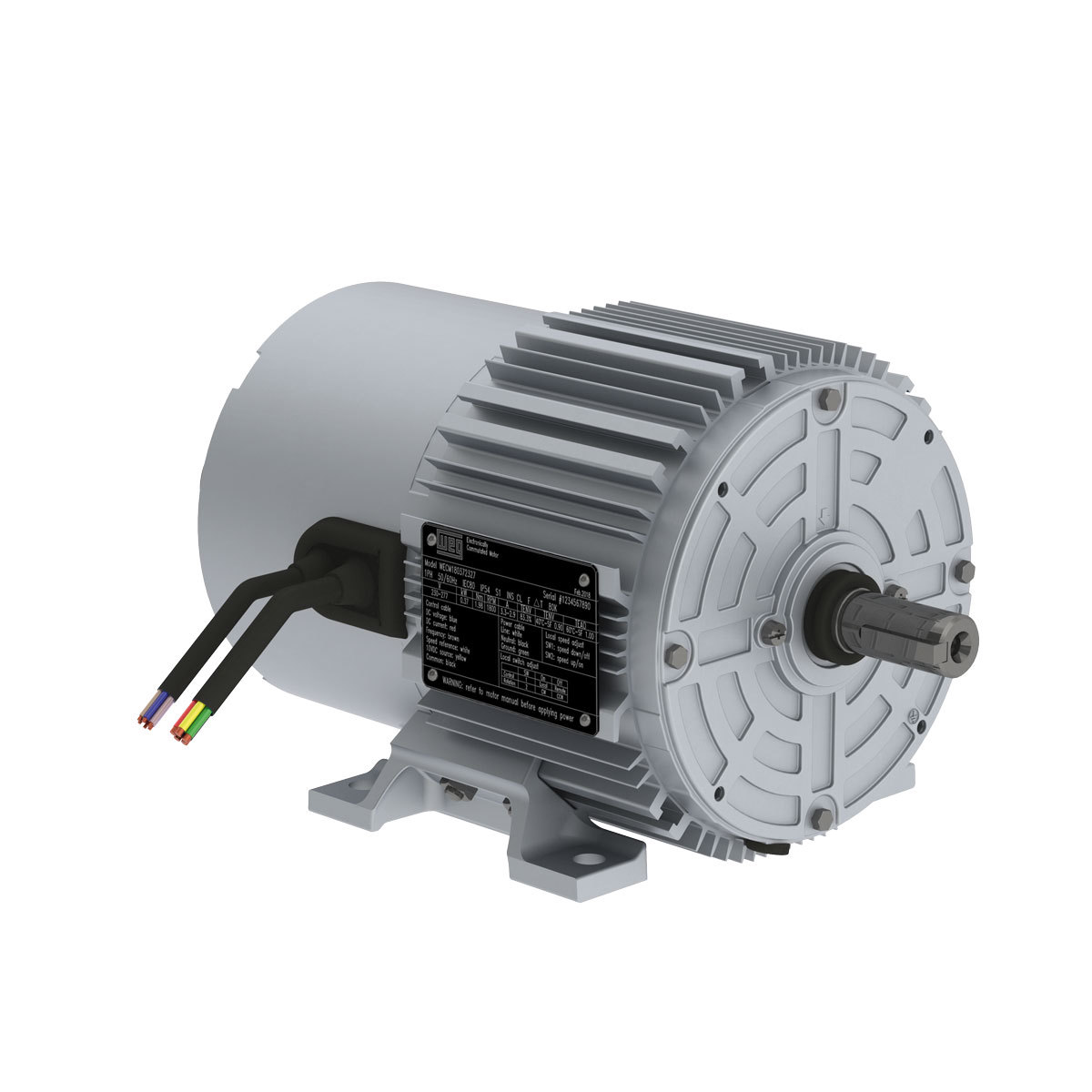

WECM(WEG 電子換向電機)是一種簡單高效的解決方案，適用于需要速度調節的空氣輸送應用。系統總效率(電機+驅動器)滿足高效率水平。
標準功能
永磁電子換向電機
單相、220 至 277 VAC、50/60 Hz 輸入
輸出功率：1500、1800 或 3000 rpm 時為 0.12 至 1.1 kW;安裝：IEC80 B3L
三相、380 至 480 VAC、50/60 Hz 輸入
輸出功率：1500、1800 或 3000 rpm 時為 0.12 至 4 kW;安裝：IEC80 和 IEC100、B3T
鋁制框架，防護等級IP55
環境溫度：-20 至 40°C (TENV) 1;或 -20 至 60°C (TEAO) 2
總效率(電機+驅動器) – IE6 3
振動等級A
旋轉方向 CW/CCW(可選)
通過以下方式連續速度調節(200 至 1500/1800 rpm 和 500 至 3000 rpm)：
輕觸按鈕(本地)
直流電壓(遠程)： 2 至 10 VDC
直流電流(遠程)： 4 至 20 mA 直流
頻率(遠程)： 10至 95%
本地控制光電隔離
帶排放塞和 V 形圈密封
終身密封軸承
驅動端軸承蓋
電源和控制電纜長 500 毫米
電子保護：過載、超溫、堵轉。
火災模式(覆蓋和最大速度模式)
筆記：
1. 全封閉、不通風。輸出限制為 0.65 kW。有關電氣數據，請參閱 WEG。
2. 全封閉，空氣超額定值。電機框架和驅動器蓋上的最小氣流為 5 m/s。
3. WECM 達到未來 IE6 的效率水平，這是市場上最高的 - 根據 IEC TS 60034-30-2 標準，對于變速電機，損耗比 IE5 低 20%。
可選功能
無源 PFC(功率因數校正)4 - 單相

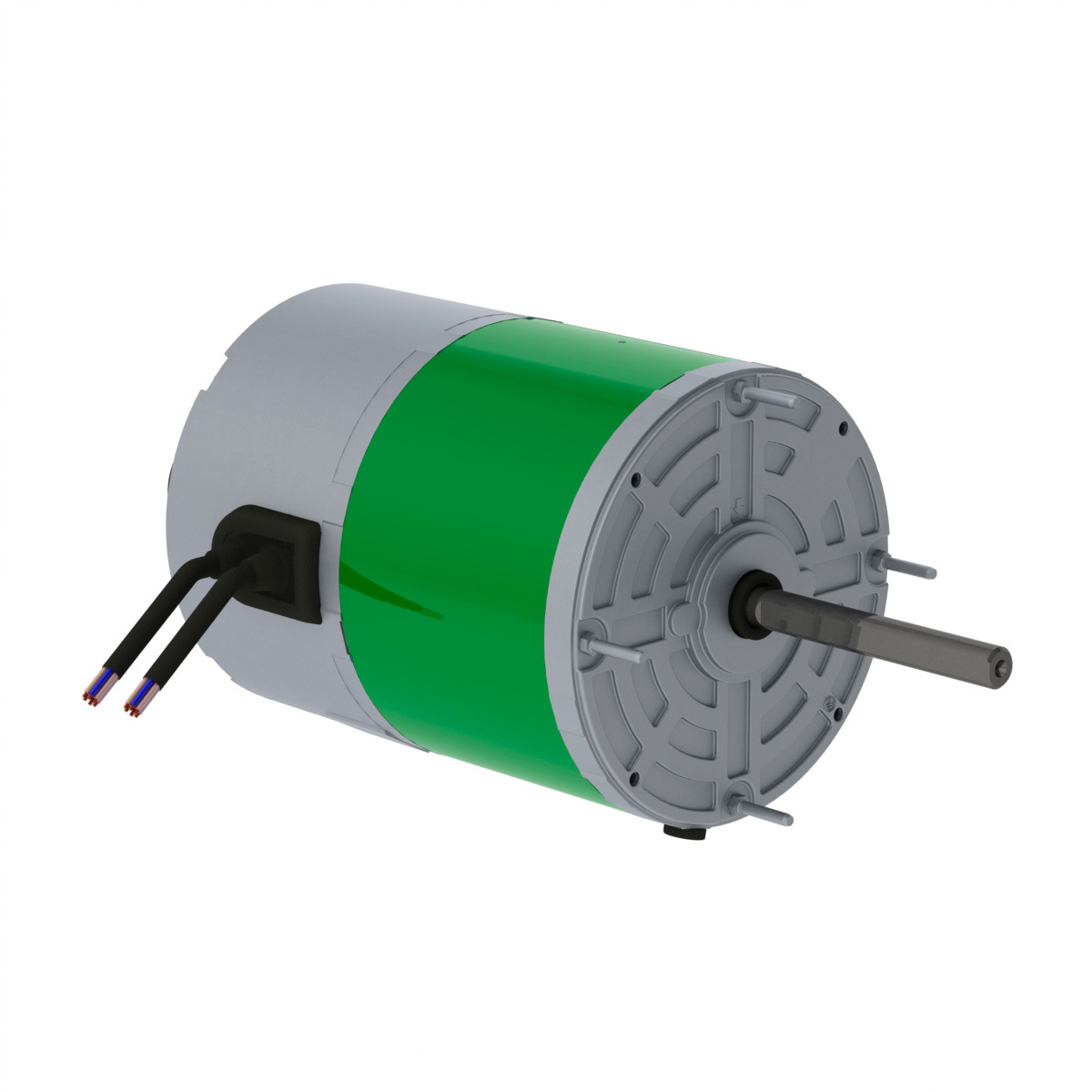

墊安裝(4x90° 或 3x120°)和 FF-165 法蘭
用于垂直軸向上安裝的拋油環密封件
115 V 輸入電源(最高 0.55 kW)- 單相
分散式驅動器和電機安裝
定制軸端
雙軸端(僅適用于分散驅動版本)
帶顯示屏的外部控制器可調節最大和瞬時速度值
筆記：
4 - WECM 要求使用外部濾波器(無源 PFC)，以符合 EN 61000-3-2 的諧波電流發射要求。請參閱 WEG 了解更多詳細信息。
